Управління камери з пульта

[tiptonik]

Маю польотник speedybee f405 v3 та камеру Foxeer Micro Cat 4 1200TVL. Хочу налаштувати меню управління режимами камери з пульта. Хтось вже так робив? Вивід камери OSD з'єднаний з виводом польотника СС.



[Magshifter]

Привіт, з темою не знайомий дотично, але...
Подивись цей відеоролик може знайдеш відповіді для себе



[LolXD]

Текстова версія відео вище



[Smok]

Я з'єднував контакт CC контролера Speedybee F405 AIO з контактом OSD камери Foxeer Predator micro.
Довелось прошити контролер – в опціях прошивки додати Camera Control. Після цього OSD керування запрацювало, але дуже нестабільно. Часто срацьовувала не та дія що я хотів зробити, типу натискався Ентер замість Догори. Щоб воно працювало стабільно – треба налаштувати напругу для імітації кожної кнопки пультика. Тим не менш, мені вдалося налаштувати в камері те що я хотів.



[Phoenix]

А я купив додатковий дротик з коннектором який припаяв до CC
Тепер якщо його відєднати, то можна приєднати джойстік камери і налаштовувати ще і з джостіка.

Для Foxeer Cat 3 підійде такий

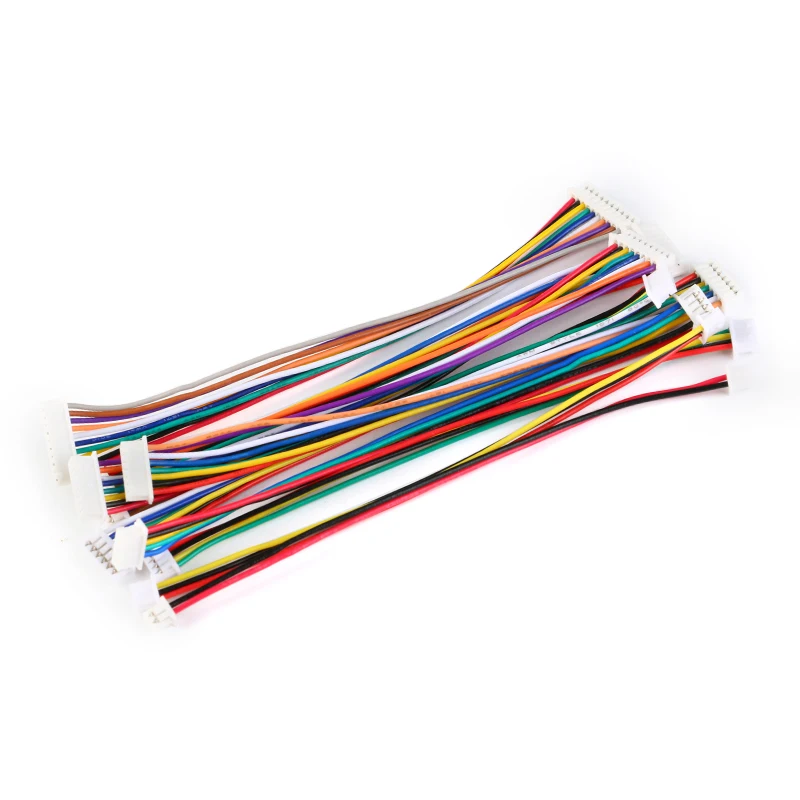

JST 1.25MM 10CM

5Pcs JST 1.25mm 1.25 Female Plug Wire Cable Connectors Double Head JST Pitch 1.25 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin - AliExpress 13

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Один провід з нього витягуєм, він не потрібний. Другий припаюєм на CC



[tiptonik]

Розібрався. У моєму випадку на польотнику вже є контакт СС, тож я його з'єднав з OSD камери. Заміряв на контакті OSD напругу і ввів у командну строку так як показано на фото



[tiptonik]

От і все. Щоб зайти в меню налаштувань камери: правий стік по центру, а yaw тиснем вправо.



[tiptonik]

Якщо на польотнику нема контакта СС, то просто переназначаєм його в ресурсах, будьякий вільний ресурс, наприклад led на camera control



[y13]

Чи потрібно для foxeer cat3 додавати резистор між osd та cc та конденсатор між osd та gnd камери?



[Phoenix]

Чи потрібно для foxeer cat3 додавати резистор між osd та cc та конденсатор між osd та gnd камери?

y13В мене ніяких резисторів.
То мабуть якщо CC робити через інший контакт.



[y13]

У мене fc diatone mamba mk2. Планую підключати через пін led який знаходиться зі сторони кнопки boot. Теоретично це пін B04. Може хтось працював з цією платою і може підтвердити?



[Phoenix]

Ось що знайшов в інтернеті:

Резистор - це потенційна проблема, але в деяких нових FC він уже вбудований, так що нічого не доведеться вигадувати. Якщо він є у вашому FC, тоді відповідний пін на платі буде підписаний як Camera Control.

Джерело: https://rcdetails.info/fpv-camera-control/
